产品说明

1.产品简介

1.采用了先进的双管正激开关技术，模块之间采用隔离设计，防止模块间相互影响。
2.在N+1备份的情况下，即使有1台或几台模块出现故障，也不影响其它模块的并联运行，并且模块间能实现自动均流。
3.满足220VDC、110VDC、48VDC、24VDC电网制式的供电需求。输入电压范围宽，基本适用于各种电网制式的供电需求，兼容性比较好。
4.表头型模块采用3位半的表头显示，显示输出电流电压，简单实用。
5.模块采用宽度为19英寸、高度为2U的标准机箱，易于安装。
6.工作温度范围宽。-10℃～﹢50℃的温度范围内可以全额输出功率。
7.体积小，重量轻。

 3.技术规格

 NHDD系列 的技术规格见 表1-1
表1-1  技术规格列表

技术特性		参数
直 流 输 入	输入方式	直流正负极（正/负）
	输入电压	见下表B
	输入频率	额定输入频率：50/60HZ，波动范围：45Hz～66Hz
	输入电流	见下表B
	浪涌电流	在额定输入条件下，启动冲击电流不大于额定工作状态输入电流峰值的150％      （由EMI电容引起的尖峰电流不考虑）
	效率	效率≥88％
	输入功率因素	≥0.9
直 流 输 出	输出功率	（各标称见表B）
	输出电压 （各标称见表B）	额定输出电压：见表B，电压极性由接法决定 均浮充可调范围（绝对值）：见表A
	限流值	各标称见表B
技术特性		参数
直 流 输 出	稳压精度	≤±2V
	电话衡重杂音	2mV
	宽频杂音电压	≤50mV (3.4KHZ～150KHz)   ≤20mV (0.15KHZ～30MHz)
	离散频率杂音电压	≤5mV (3.4KHZ～150KHz)   ≤3mV (150KHZ～200MHz) ≤2mV (200KHz～500KHz)   ≤1mV (0.5KHZ～30MHz)
	峰-峰值杂音电压	≤150mV (20MHz带宽)
	模块间均流能力 （并联时）	最大和最小者相差2A以下（10％负载以上）
安全 防护	绝缘强度	输入对输出：1500VDC  输入对机壳：1500VDC  输出对机壳：500VDC
	漏电流	小于1.5mA
可靠性		平均故障间隔时间MTBF≥100000h
冷却方式		强迫风冷（整流器内部有直流风扇，风流量为42CFM）
工作 环境	工作温度	-10℃～﹢50℃
	存储温度	-40℃～﹢85℃
	相对湿度	10％～90％（无凝露）
机械 参数	外形尺寸	宽×高×深：482 mm×88 mm×300mm
	重量	8.2 KG


表A：

项目 输出	220VDC	110VDC	48VDC	24VDC
浮充电压调节值	180V-260VDC	90V-130VDC	42V-59VDC	21V-29.5VDC
浮充输出电压出厂整定值	242VDC	121VDC	53.5VDC	26.7VDC
均充电压调节范围	220V-260VDC	110V-130V	48V-57.6VDC	24V-28.8VDC
均充输出电压出厂整定值	253VDC	127VDC	56.4VDC	28.2VDC
输出电压保护点	265VDC	135VDC	59VDC	29.5VDC

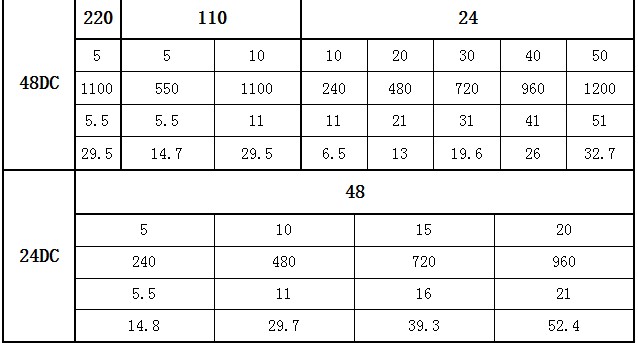

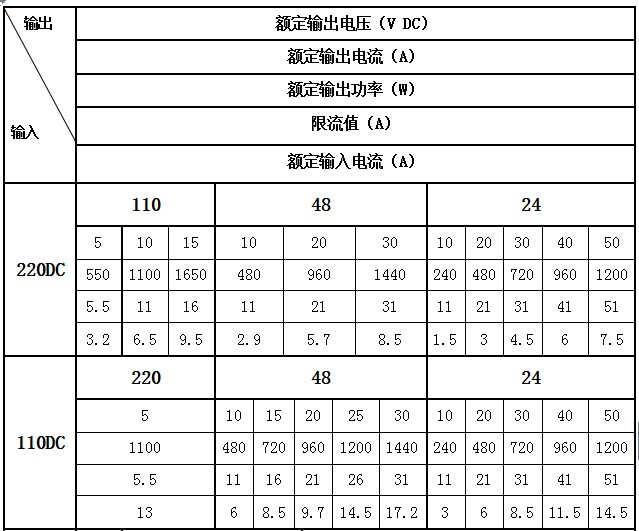

表B：
